Plan-Nr. RS-01 · Maßstab 1:50 · Bauphase

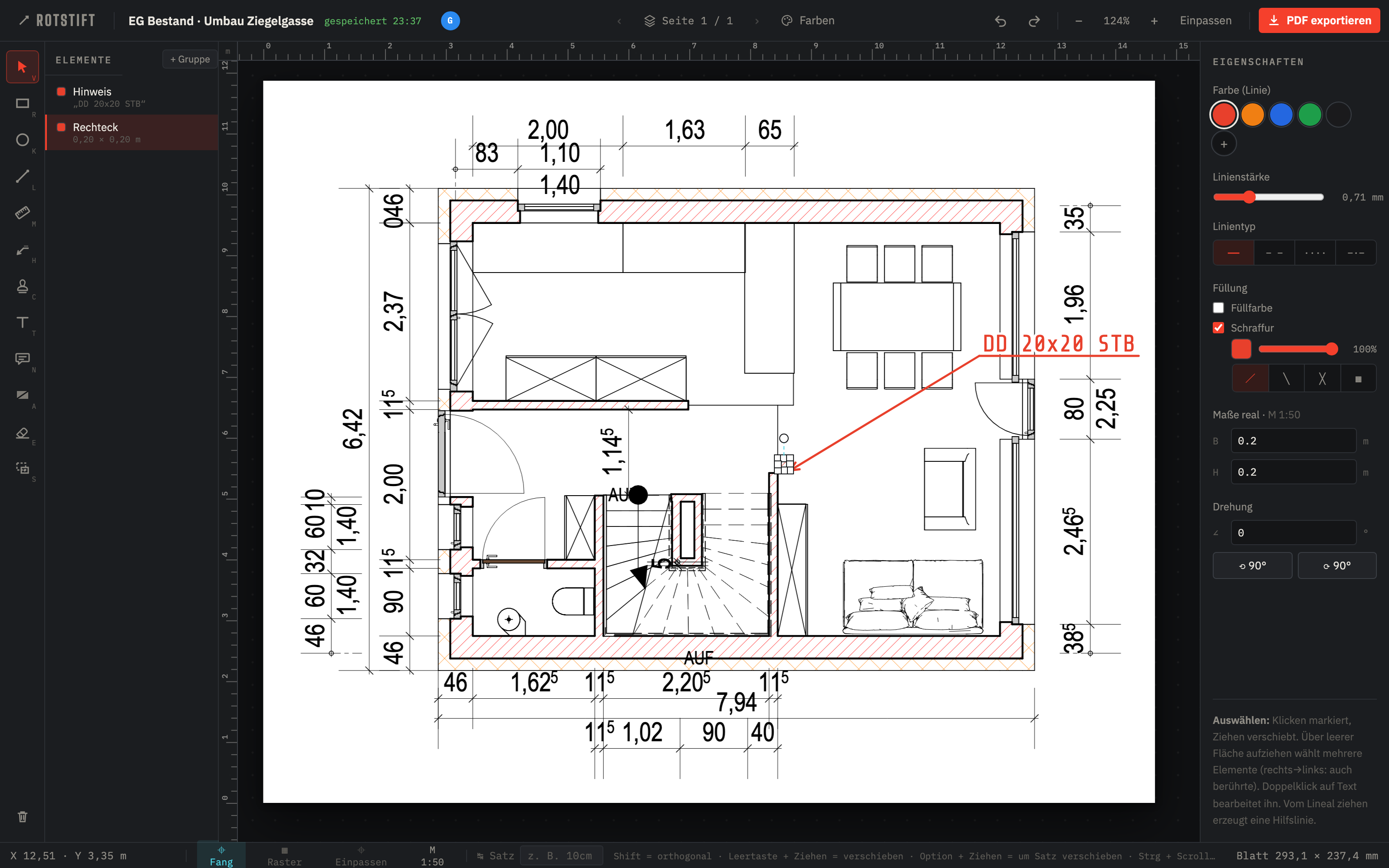

PDF-Bauplan ändern ohne CAD — direkt im Browser.
Verschieben mit intelligenter Füllung — die Wand läuft durch, die Schraffur setzt sich fort.
Maßstabgetreu bemaßen — ein vorhandenes Maß im Plan genügt als Referenz.
Und vieles mehr: Scans und Fotos importieren, Entfernen, Abdecken, Umfärben, Stockwerke übereinanderlegen, Live-Zusammenarbeit.
aWerkzeuge · ein Buchstabe genügt
Jedes Werkzeug liegt auf einer Taste — wie in CAD. Klick auf eine Taste (oder drück sie einfach auf deiner Tastatur) und sieh, was sie tut.
Auswählen — Klicken markiert, Ziehen verschiebt, Griffe ändern die Größe. Doppelklick auf Text bearbeitet ihn direkt im Plan.
Rechteck — Aufziehen oder zweimal klicken. Shift macht ein Quadrat. Füllung wahlweise ohne, schraffiert oder getönt.
Linie — Aufziehen oder zweimal klicken — mit Shift rastet die Linie auf 45°-Winkel, wie man es aus CAD kennt.
Messen — Anfang und Ende anklicken, der dritte Klick legt die Maßlinie — in realen Metern. Ein Klick auf der Achse fügt stattdessen eine Referenz oder einen Trennpunkt ein, mit Option auch weit daneben. Angrenzende Maße bleiben verbunden — wird ein Punkt verschoben, folgt der Nachbar. Umschaltbar auf Winkel: drei Punkte, Bogen und Gradzahl.
Hinweis — Erster Klick setzt die Pfeilspitze auf den Durchbruch, zweiter Klick die Textposition. Tippen, Enter, fertig.
Text — Klicken, tippen, Enter. Textgröße und Farbe im Eigenschaften-Panel, jederzeit nachträglich änderbar.
Abdecken — Bereich aufziehen — wird weiß überdeckt. Bestehendes verschwindet aus dem Plan, das Original-PDF bleibt unangetastet.
Entfernen — Eine Form anklicken — die zusammenhängenden Pixel werden per Flutfüllung erkannt und sauber herausgelöst. Eine rote Vorschau zeigt vorher, was der Klick trifft.
Ausschnitt — Planbereich ausschneiden und frei verschieben — zum Beispiel ein Fenster. Intelligent füllen rekonstruiert die Lücke aus der Umgebung: Die Wand läuft einfach durch, Schraffuren setzen sich fort.
bFunktionen · für die Bauphase gemacht
Nicht jeder Plan kommt aus dem CAD. Rotstift nimmt auch JPG, PNG, WebP und AVIF: den eingescannten Bestandsplan, das Handyfoto der Bauleiter-Skizze, den mit Bleistift gezeichneten Grundriss.
Beim Import erkennt Rotstift die Blattecken und entzerrt die Perspektive, rechnet Schlagschatten, Vignette und Farbstich heraus, zieht das Papier auf echtes Weiß und schärft die Striche — mit Vorlagen für Scan, Foto und Skizze und Reglern für den Rest. Ab da ist es eine ganz normale Planseite: entfernen, verschieben, bemaßen, umfärben, exportieren. Das Originalbild bleibt liegen, die Aufbereitung lässt sich jederzeit nachjustieren.
Umschalten — „Foto“ ist das rohe Handyfoto, „Aufbereitet“ die fertige Planseite.
Mehrseitige PDFs werden zu Ebenen: UG, EG, OG halbtransparent übereinander blenden und abgleichen — liegt der Schacht wirklich übereinander? Die Deckkraft ist je Ebene einstellbar, eingeblendete Ebenen sind reine Referenz und landen nicht im Export.
Basisgeschoss wählen, Regler ziehen — genau so fühlt es sich in Rotstift an.
Rotstift liest die Farben des gesamten Plans — alle Seiten, alle Ebenen — und färbt sie global um. Ähnliche Farben lassen sich zu Gruppen konsolidieren, die Helligkeitsunterschiede bleiben erhalten. Beim Export wird die Zuordnung eingebrannt: Vektorseiten bleiben Vektorgrafik.
Klick auf eine Farbe — der Bestand färbt um, deine Markierungen bleiben.
Mit Rotstift Teams arbeitet das ganze Büro gleichzeitig am selben Plan: Jeder sieht die Zeiger der anderen mit Namen, jede Markierung erscheint im Moment des Zeichnens bei allen. Polier und Planer besprechen dieselbe Stelle — ohne PDF-Versionen hin- und herzuschicken.
Live-Cursor wie im gemeinsamen Dokument — nur eben am Bauplan.
Lineale in echten Metern, Maßstab pro Projekt (1:50, 1:100 …). Breite, Höhe und Länge der Auswahl numerisch in Metern setzen — die Umrechnung übernimmt der Maßstab. Steht kein Maßstab im Schriftfeld, wird er am Plan kalibriert: zwei Punkte bekannter Länge anklicken, echtes Maß eintragen — fertig.
Der Zeiger rastet auf Ecken, Endpunkte, Mittelpunkte und Hilfslinien — der cyanfarbene Marker zeigt den Fangpunkt. Dazu ein 5-mm-Raster im Papiermaß.
Eine Form anklicken, und Rotstift findet alle ähnlichen Formen der Seite per Kreuzkorrelation — und entfernt sie gemeinsam in einem Schritt. Ein Strg+Z holt den ganzen Satz zurück.
Ausschnitte rasten beim Ziehen magnetisch dort ein, wo ihre Farben zum Plan darunter passen. Stücke rasten auch aneinander — wie Puzzleteile.
Zwei gemeinsame Referenzpunkte klicken — Verschiebung, Drehung und Maßstab werden berechnet und das Stockwerk deckungsgleich gelegt.
Alle Markierungen werden als Vektorgrafik in die Original-PDF gebrannt — maßhaltig, druckbar, in jedem PDF-Viewer sichtbar. Ausschnitte bleiben Vektor, auch nach dem Verschieben.
cZugang · im Browser, sofort startklar
Aktuell befindet sich Rotstift in einer geschlossenen Beta-Phase. Wenn du Interesse an einem Zugang hast, melde dich unterinfo@dsol.at — wir schalten dich frei.
BetaZugang auf Anfrage
Fragen zur Beta? info@dsol.at
